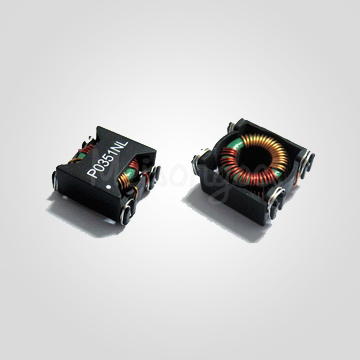

贴片共模扼流圈 - MSTM50系列
|
系列 |
尺寸 (mm) |
电感量 |
饱和电流 |
规格书 |
||
|
L |
W |
H |
||||
|
MSTM50 |
16.8 |
19.2 |
10.2 |
0.59mH - 1.47mH |
2.8A – 5.6A |
|
|
型号 |
电感量 [mH] |
直流电阻 [mΩ] |
额定电流 [A] |
替代 Pulse P/N |
|
MSTM50-02 |
0.59 ±35% |
21 |
5.6 |
P0353NL |
|
MSTM50-03 |
1.32 ±35% |
60 |
3.3 |
P0420NL |
|
MSTM50-04 |
1.47 ±35% |
80 |
2.8 |
P0351NL |
|
MSTM50-05 |
0.77 ±35% |
40 |
4.7 |
P0422NL |
|
MSTM50-06 |
0.22 ±35% |
60 |
3.3 |
P0421NL |
产品特性
贴片式电源线路扼流圈（紧凑型）
环形磁芯分段绕制 · 中低频共模干扰高效抑制
工作温度：-40℃ ~ +125℃
产品应用
电源滤波器/电力电子/开关电源(SMPS)替代方案
