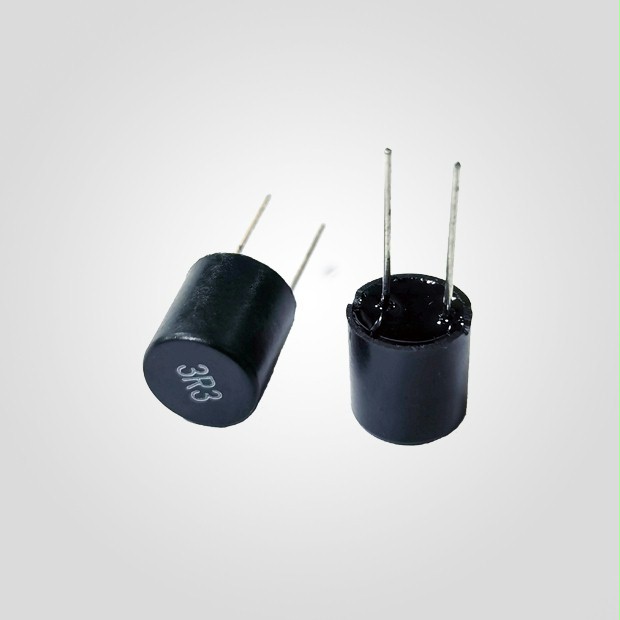

Radial Lead Inductors (Coils) - Equal to TDK TSL0709/TSL0808/TSL1112/TSL1315 Series
Series |
Dimensions (mm) |
Inductance Range |
Rated Current |
Specification |
TSL0709 |
8.6x9.8 |
1µH - 1500µH |
0.17A - 6.6A |
|
TSL1315 |
14x17 |
10µH - 10000µH |
0.4A - 12A |
Part Number |
Inductance [uH] |
DCR (max) [Ω] |
Isat (max) [A] |
Irms (max) [A] |
TSL0709-1R0M |
1.0 ±20% |
0.006 |
6.6 |
5.0 |
TSL0709-1R5M |
1.5 ±20% |
0.008 |
5.4 |
4.3 |
TSL0709-2R2M |
2.2 ±20% |
0.011 |
4.0 |
3.7 |
TSL0709-3R3M |
3.3 ±20% |
0.018 |
3.6 |
2.9 |
TSL0709-4R7M |
4.7 ±20% |
0.022 |
3.1 |
2.6 |
TSL0709-6R8M |
6.8 ±20% |
0.028 |
2.5 |
2.3 |
TSL0709-100K |
10 ±10% |
0.043 |
2.1 |
1.9 |
TSL0709-150K |
15 ±10% |
0.056 |
1.7 |
1.6 |
TSL0709-220K |
22 ±10% |
0.086 |
1.4 |
1.3 |
TSL0709-330K |
33 ±10% |
0.14 |
1.1 |
1.0 |
TSL0709-470K |
47 ±10% |
0.17 |
0.96 |
0.94 |
TSL0709-680K |
68 ±10% |
0.28 |
0.79 |
0.73 |
TSL0709-101K |
100 ±10% |
0.33 |
0.66 |
0.67 |
TSL0709-151K |
150 ±10% |
0.56 |
0.53 |
0.52 |
TSL0709-221K |
220 ±10% |
0.72 |
0.44 |
0.46 |
TSL0709-331K |
330 ±10% |
1.1 |
0.36 |
0.37 |
TSL0709-471K |
470 ±10% |
1.7 |
0.30 |
0.30 |
TSL0709-681K |
680 ±10% |
2.3 |
0.25 |
0.26 |
TSL0709-102K |
1000 ±10% |
4.3 |
0.20 |
0.19 |
TSL0709-152K |
1500 ±10% |
5.0 |
0.17 |
0.16 |
Part Number |
Inductance [uH] |
DCR (max) [Ω] |
Isat (max) [A] |
Irms (max) [A] |
TSL1315-100K |
10 ±10% |
0.023 |
12.0 |
5.1 |
TSL1315-150K |
15 ±10% |
0.028 |
9.5 |
4.5 |
TSL1315-220K |
22 ±10% |
0.035 |
8.2 |
4.2 |
TSL1315-330K |
33 ±10% |
0.043 |
6.8 |
3.7 |
TSL1315-470K |
47 ±10% |
0.052 |
5.7 |
3.4 |
TSL1315-680K |
68 ±10% |
0.068 |
4.8 |
3.0 |
TSL1315-101K |
100 ±10% |
0.097 |
3.9 |
2.5 |
TSL1315-151K |
150 ±10% |
0.140 |
3.2 |
2.1 |
TSL1315-221K |
220 ±10% |
0.20 |
2.7 |
1.7 |
TSL1315-331K |
330 ±10% |
0.30 |
2.1 |
1.4 |
TSL1315-471K |
470 ±10% |
0.43 |
1.8 |
1.1 |
TSL1315-681K |
680 ±10% |
0.61 |
1.5 |
0.99 |
TSL1315-102J |
1000 ±5% |
1.0 |
1.2 |
0.78 |
TSL1315-152J |
1500 ±5% |
1.3 |
1.0 |
0.68 |
TSL1315-222J |
2200 ±5% |
2.0 |
0.83 |
0.55 |
TSL1315-332J |
3300 ±5% |
3.1 |
0.69 |
0.44 |
TSL1315-472J |
4700 ±5% |
4.4 |
0.58 |
0.37 |
TSL1315-682J |
6800 ±5% |
6.5 |
0.46 |
0.30 |
TSL1315-103J |
10000 ±5% |
10.0 |
0.40 |
0.24 |
