详细描述

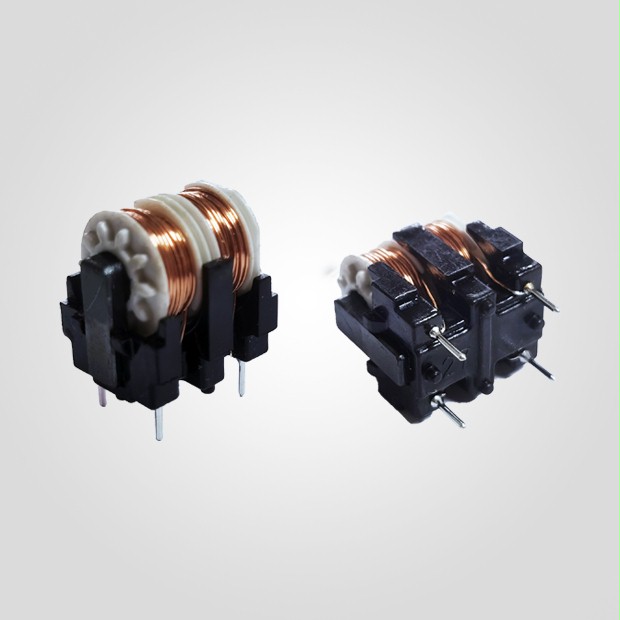

共模电感扼流圈/EMI滤波器（UT20系列）
|
系列 |
尺寸(mm) |
电感量 |
额定电流 |
规格书 |
||
|
长 |
宽 |
高 |
||||
|
UT20 |
22.0 |
17.0 |
22.5 |
2.2mH - 33mH |
0.3A - 1.3A |
|
|
型号 |
电感量 [mH] |
直流电阻 [Ω] |
额定电流 [A] |
对应 Sumida P/N |
|
UT20-222 |
2.2 |
0.24 |
1.3 |
LF2020NP-222 |
|
UT20-392 |
3.9 |
0.41 |
1.0 |
LF2020NP-392 |
|
UT20-103 |
10 |
1.00 |
0.6 |
LF2020NP-103 |
|
UT20-183 |
18 |
1.63 |
0.5 |
LF2020NP-183 |
|
UT20-223 |
22 |
2.04 |
0.4 |
LF2020NP-223 |
|
UT20-333 |
33 |
1.63 |
0.5 |
LF2020NP-333 |
产品特性
封闭式矩形铁氧体磁芯
双段式绕组结构，高频特性优异
1%漏感设计，实现对称干扰抑制
阻燃等级符合UL 94 V-0标准
产品应用
电源滤波器，开关电源，白色家电
