详细描述

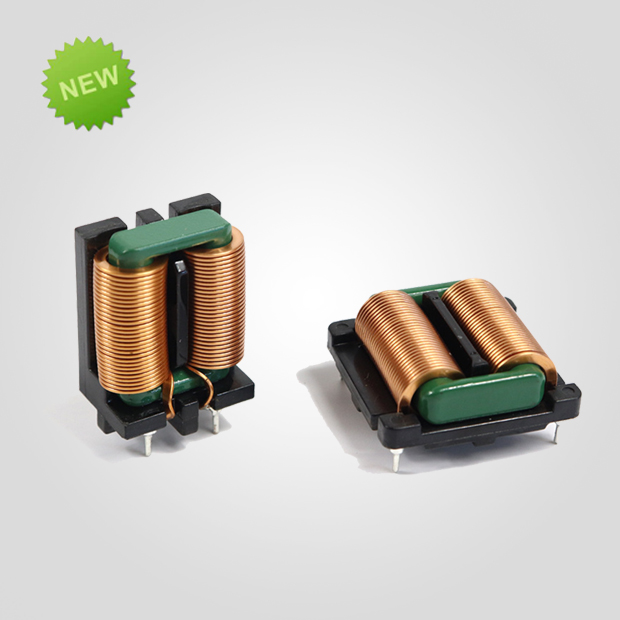

扁平线共模扼流圈 SQ系列
|
系列 |
尺寸 (mm) |
电感量 |
额定电流 |
规格书 |
||
|
长 |
宽 |
高 |
||||
|
SQ1212V |
18 max |
11.5 max |
17 max |
8mH - 25mH |
1.4A - 2.2A |
|
|
SQ1212V1 |
18 max |
11.5 max |
17 max |
8mH - 25mH |
1.4A - 2.2A |
|
|
SQ1212H |
18 max |
14.5 max |
12 max |
8mH - 25mH |
1.4A - 2.2A |
|
|
SQ1515V |
22 max |
14.8 max |
21.5 max |
3mH - 30mH |
1.2A - 4.5A |
|
|
SQ1515V1 |
22 max |
12 max |
21.5 max |
3mH - 30mH |
1.2A - 4.5A |
|
|
SQ1515H |
21.5 max |
16.5 max |
13.8 max |
3mH - 30mH |
1.2A - 4.5A |
|
|
SQ1918V |
23.5 max |
14.0 max |
25 max |
2mH - 30mH |
1.5A - 7.2A |
|
|
SQ1918H |
23 max |
22.5 max |
14.5 max |
2mH - 30mH |
1.5A - 7.2A |
|
|
SQ2418V |
23 max |
15.5 max |
30.5 max |
2mH - 15mH |
3A - 9A |
|
|
SQ2418V1 |
23.5 max |
15.5 max |
31.5 max |
2mH – 15mH |
3A - 9A |
|
|
SQ2418H |
25.5 max |
24 max |
15 max |
2mH - 15mH |
3A - 9A |
|
