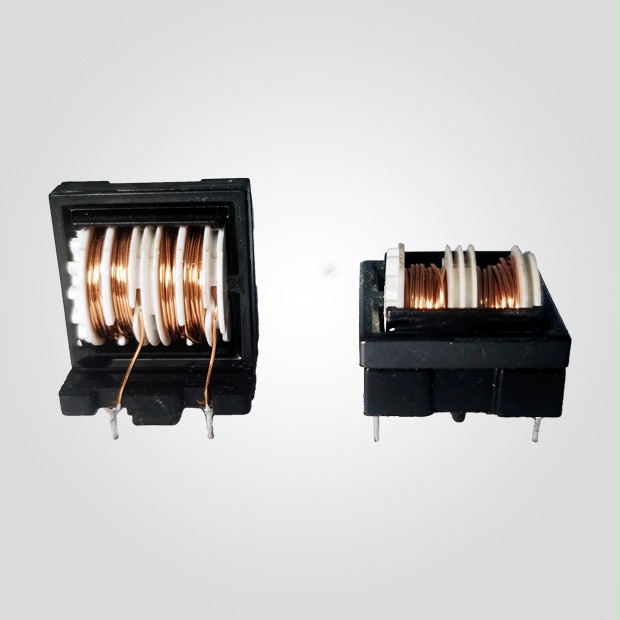

大功率共模扼流圈—EMI/RFI滤波器（ET24/ET28/ET35系列）
|
系列 |
尺寸 (mm) |
电感量 (mH) |
额定电流 (A) |
规格书 |
||
|
长 |
宽 |
高 |
||||
|
ET24V |
26.0 |
19.0 |
31.0 |
2.4 - 68 |
0.4 - 2.5 |
|
|
ET28V |
30.5 |
22.0 |
36.0 |
1.8 - 35 |
1.0 – 4.0 |
|
|
ET35V |
37.0 |
26.0 |
45.0 |
4.7 - 33 |
1.5 - 4.0 |
|
|
ET24H |
26.0 |
26.0 |
22.0 |
2.4 - 68 |
0.4 - 2.5 |
|
|
ET28H |
30.0 |
30.0 |
26.0 |
1.8 - 35 |
1.0 – 4.0 |
|
|
ET35H |
37.0 |
37.0 |
28.5 |
4.7 - 33 |
1.5 - 4.0 |
|
产品特性
封闭式矩形铁氧体磁芯
采用双段绕组结构，高频性能优异
1%漏感设计，实现对称干扰抑制
阻燃等级符合UL 94 V-0标准
产品应用
电源滤波器 / 开关电源 / 白色家电
